5燃氣導熱油爐優勢

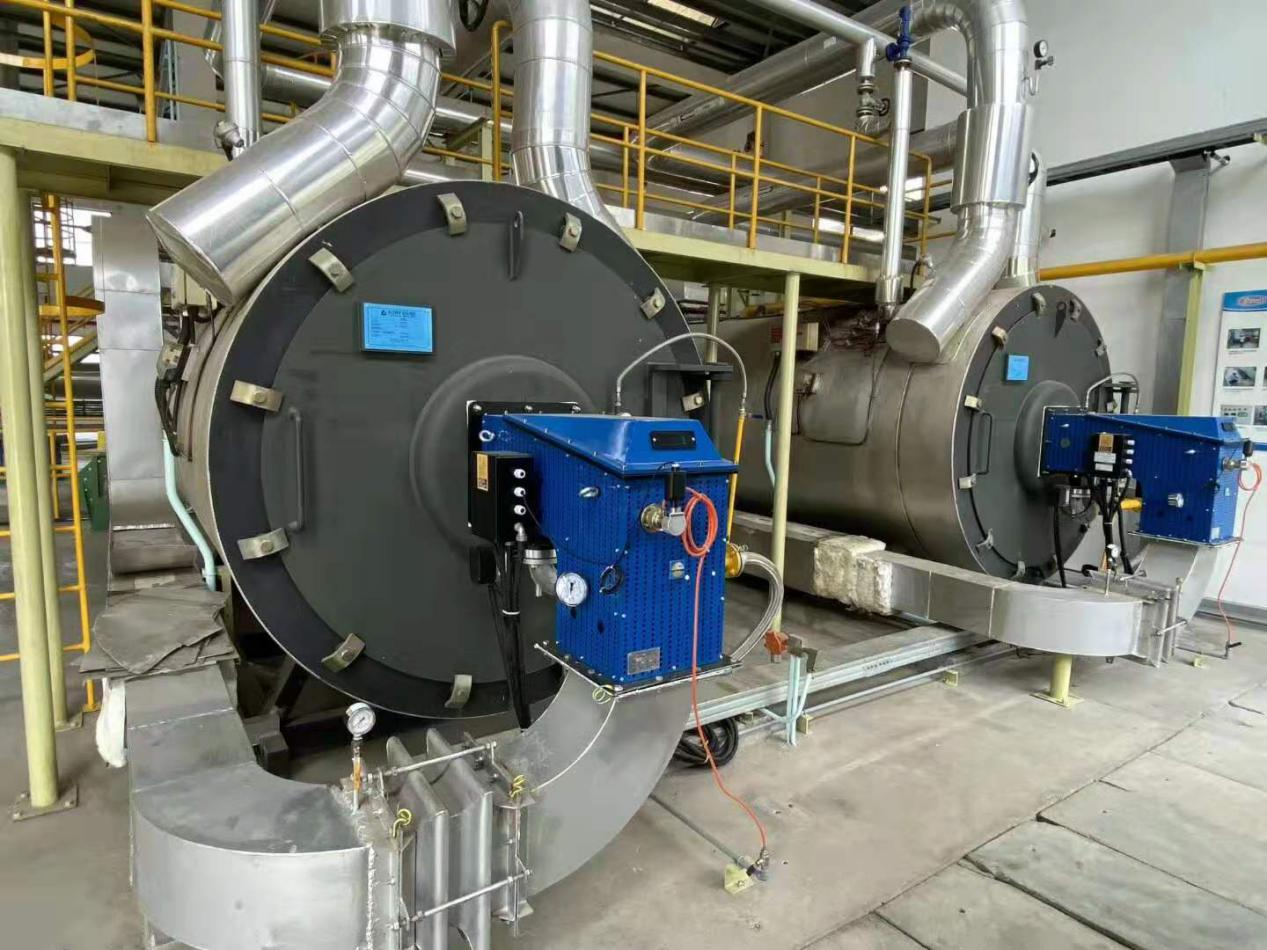

燃氣導熱油爐的熱油循環供熱系統由：爐本體、循環泵、系統管道、閥門及高低位槽等組成。其中燃氣導熱油爐本體，是熱媒供熱系統***關鍵的核心設備。

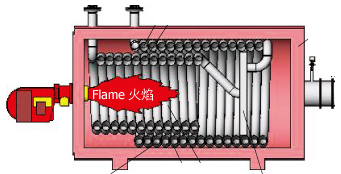

燃氣導熱油爐爐體盤管結構介紹

1.1. 爐體由圓桶型鋼制殼體，前爐門， 后爐門，內部低氮爐膛內圈盤管輻射受熱面、對流外圈盤管受熱面，爐膛后部澆注爐墻等組成。

1.1.1 爐體盤管：由內圈盤管、外圈盤管串聯連接組成爐體受熱面,分輻射段和對流段兩部分。外圈盤管的放置為支承式，內圈盤管為懸吊式。每圈盤管一端固定，另一端可自由伸縮，即在盤管的另一端有數圈爐管呈適當拉稀呈彈簧狀態，如同彈簧般的結構形式，從而使熱膨脹力得以充分的釋放，同時增加了爐管的受熱面積。爐管支承件，密封件的材質為0Gr18Ni9不銹鋼。

1.1.2煙氣流程：煙氣經輻射段內圈盤管內側受熱面形成***回程，再經內圈盤管外側與外圈盤管內側形成煙氣第二回程，再經由對流受熱面的外盤管外側和鋼制殼體內壁形成煙氣第三煙氣流程，***后經后煙箱從爐體尾部后爐門中心出煙口排出。這樣的結構，爐體盤管全部受熱均勻，而且煙氣流動比較順暢、煙氣流動阻力小。

1.1.3.導熱油熱循環流程：熱載體（導熱油）從對流受熱面的外圈盤管前部盤管低溫進入，流經對流受熱面后部盤管后再流進內圈盤管后部進入燃燒室輻射段前端，經膜式壁受熱面，并被加熱到一定的給定溫度，然后進入循環系統供用熱設備使用溫度。

1.1.4.其他

（1）爐體前部有快開爐門，爐體后部有檢查人孔（g=500），爐體下部有兩個清灰口（k1-k2=250）便于維護人員檢查維護。(具體見加熱爐總圖）

（2）前爐門蓋設有視鏡，燃燒器附近設有惰性氣體滅火口。

（3）爐體后爐門上中心處設置煙道接口及其防爆門。

（4）在爐體及煙道的關鍵處設置煙氣監測點。

1.1.5. 爐體優勢是：該串聯型爐體結構燃氣導熱油加熱爐，無多余的無效傳熱面積，通過先進的膜溫控制，熱載體導熱油熱油循環，低溫進，爐管串聯，受熱時間長，受熱均勻，燃料耗量節省，高溫出，進出口熱油溫差大，在同溫差，同流量，出油溫度要求高達260℃以上使用的情況下比較，有優勢，爐管無局部導熱油過熱結焦，保證了爐管內的導熱油長期使用，延長了爐體盤管及導熱油的使用壽命，爐體盤管壽命正常使用長達20年不會壞。
