所謂低氮燃氣導熱油鍋爐就是由（燃氣導熱油鍋爐低氮結構爐膛+分體式低氮燃氣燃燒器+FGR煙氣外循環）等組成的導熱油鍋爐叫低氮燃氣導熱油鍋爐。

低氮燃氣導熱油鍋爐能實現低氮(30mg/Nm3)的國家***低排放排放標準，其煙道余熱利用，配置節能器，能節省8-10%左右的天然氣燃料，配置高壓風機，克服燃氣導熱油鍋爐主機背壓，克服煙道背壓，保證低氮燃氣導熱油鍋爐正常運行。

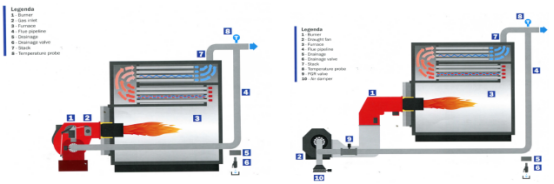

其示意圖如下：

一、低氮燃氣導熱油鍋爐產品特點

 ①低氮燃氣導熱油鍋爐主機采用新型燃燒、節能、環保技術。

②低氮燃氣導熱油鍋爐以天然氣、城市煤氣、其他可燃氣為燃料，燃燒穩定；

③低氮燃氣導熱油鍋爐能在較低的運行壓力下，獲得較高的工作溫度；

④低氮燃氣導熱油鍋爐供熱溫度穩定，能精確地進行調整，在可調負荷段內能穩定運行并保持***佳熱效率；

⑤低氮燃氣導熱油鍋爐具有完備的運行控制和安全監測裝置。

二、低氮燃氣導熱油鍋爐適用范圍

超低氮燃氣導熱油鍋爐以它的低壓高溫、運行安全、控制先進、效益顯著等特點得到了國內外各行業的極大關注，廣泛應用于紡織、石油、化工、塑料、公路、印染、涂裝等幾十個行業中＜350℃的工業加熱，用以替代電、蒸汽、遠紅外熱風等加熱方式。其發展至今,已成為國民經濟中必不可少的節能型供熱設備。

三、低氮燃氣導熱油鍋爐主機低氮爐膛結構優勢介紹

低氮燃氣導熱油鍋爐由（燃氣導熱油鍋爐低氮結構爐膛+分體式低氮燃氣燃燒器+FGR煙氣外循環）等組成,為此***介紹超低氮燃氣導熱油鍋爐爐體主機優勢

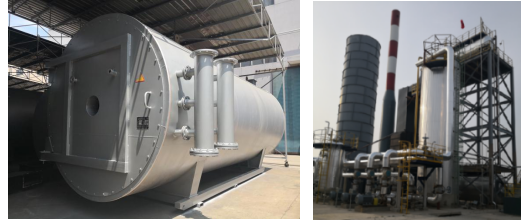

低氮燃氣導熱油鍋爐主機爐膛結構采用新型燃燒、節能、環保技術

，分為(臥式）/ (立式）系列。

低氮燃氣導熱油鍋爐低氮爐膛結構優勢介紹：

①低氮燃氣導熱油鍋爐爐體主機爐膛對流段外盤管與輻射段內盤管串聯聯結，組成受熱面，燃料氣被燃燒器噴入爐內燃燒，產生高溫火焰與煙氣在受熱面之間流動，有機熱載體（導熱油）在爐管內以設計規定的流速流動，燃料產生的熱能通過爐管壁傳給導熱油，使其升溫，并向爐外輸出熱能。

該低氮燃氣導熱油鍋爐的導熱油在爐膛盤管內熱油循環低溫進，高溫出，沒有熱能浪費，熱效益比較高，跟德國超低氮燃氣導熱油鍋爐主機爐膛結構一樣，傳熱面積大，熱效益高，爐管不結焦，低氮燃氣導熱油鍋爐爐體主機壽命長達15-20年之久沒有問題，跟國內同類型號的燃氣導熱油鍋爐比較有***優勢。

②該低氮燃氣導熱油鍋爐有快開的爐門，適合燃氣導熱油鍋爐的檢驗部門及使用單位一年一度的年檢和維護，提高熱效率，降低危險和安全使用。

③該低氮燃氣導熱油鍋爐環保排放符合國家氮氧化物排放***低標準要求：

本公司***新開發設計生產制造的第三代新型超低氮燃氣導熱油鍋爐低氮爐膛符合當地的環保政策變化要求，爐膛直徑之大，氮氧化物在大爐膛內形成煙氣再循環，降低熱負荷，消耗氮氧化物，從而降低氮排放，滿足超低氮30毫克的燃氣導熱油鍋爐爐膛排放要求。

四、低氮燃氣導熱油鍋爐由（燃氣導熱油鍋爐低氮結構爐膛+分體式低氮燃氣燃燒器+FGR煙氣外循環）等組成,在此介紹分體式低氮燃氣燃燒器低氮技術;

分體式超低氮燃氣燃燒器+FGR煙氣外循環，是低氮導熱油鍋爐實現低氮(30mg/Nm3)的排放，達到國家排放標準的標準配置。

該分體式超低氮燃氣燃燒器采用了三種不同低氮燃燒頭技術：分級燃燒、自由火焰、DELTA（鉆石頭），其獨特的設計使空氣和燃氣達到***優配比，有效的降低了氮氧化物的排放，燃燒頭特殊設計使火焰燃燒面積增大且均勻輻射整個爐膛，達到減少火焰聚集區，降低火焰溫度，且可以使燃料充分燃燒，燃燒效率達到99.9%,減少燃料的浪費。

分體式低氮燃氣燃燒器低氮技術介紹;

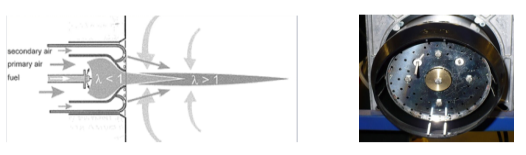

      (1)、分段燃燒技術:

        燃燒頭通過優化設計，合理分配空氣和燃氣使其在燃燒室內實現分級燃燒，在高溫區貧氧燃燒， 空氣過剩系數遠遠大于1，從而降低了高溫區的NOx，在低溫區形成富氧燃燒，***終達到燃燒平衡，抑制了NOx的生成量。

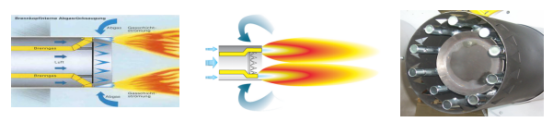

 (2)、自由火焰燃燒技術:

  通過高速噴出的氣流與燃燒頭的特殊設計（三角口）在燃燒頭末端形成了煙氣內循環，煙氣溫度冷卻了主火焰，同時降低了的NOx排放。

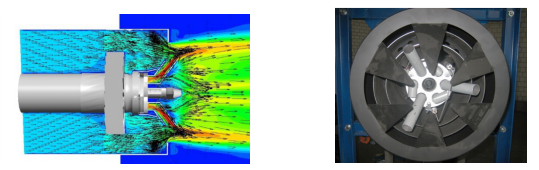

(3)、DELTA燃燒頭技術:

    燃燒器采用了DELTA燃燒頭獨特設計，燃氣噴嘴分布在穩焰盤的前后不同位置，煙氣在燃燒頭內部循環，從 而降低火焰溫度，抑制了NOx的生成量，同時火焰燃燒面積增大且均勻輻射整個爐膛，達到減少火焰聚集區且可以使燃料充分燃燒，減少燃料的浪費。

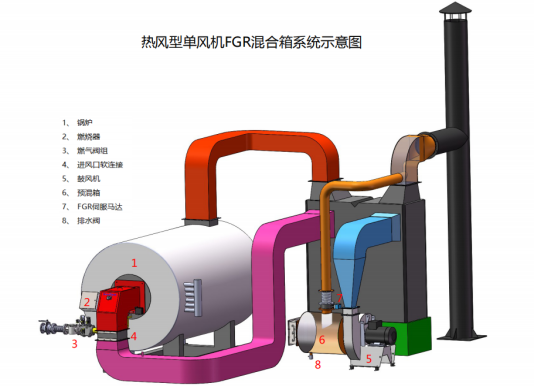

 (4)、 FGR煙氣外循環排放技術：

 煙氣外循環技術原理：其核心在于利用煙氣所具有的低溫低氧特點，吸收部分煙氣與助燃空氣混合送入爐內，從而吸收火焰的熱量降低了火焰溫度，同時稀釋了空氣氧濃度，減少熱力性NOx的生成。FGR對降低氮氧化物的效果是非常明顯的，根據我公司經驗抽取10%-20%煙氣量，可以使NOx降低30%~70%，使得NOx排放達到＜30mg/m3。

⑸煙道上余熱利用節能技術：

低氮燃氣導熱油鍋爐能實現低氮(30mg/Nm3)的國家***低排放排放標準，其煙道余熱利用，配置節能器（空預器），能節省8-10%左右的天然氣燃料，配置高壓風機，克服低氮燃氣導熱油鍋爐爐體背壓，克服煙道背壓，保證低氮燃氣導熱油鍋爐正常運行，實現低氮(30mg/Nm3)的國家***低排放排放標準。

對此，用戶購買我公司的低氮燃氣導熱油鍋爐，真正意義上實現低氮(30mg/Nm3)排放標準是有保障的，而且節省（天燃氣）燃料，節省企業的使用成本。

五、常州市上能鍋爐有限公司緊盯國家的產業政策，***制造以導熱油為介質的低氮燃氣導熱油鍋爐，其規格為（10-2000萬大卡）供熱溫度高達350℃。低氮燃氣導熱油鍋爐是常州市上能鍋爐有限公司***具優勢的產品（因我公司***早引進德國熱油爐生產技術）
